Leírás
Az tranziens örvényáramú (Pulsed Eddy Current, PEC) módszer a ferromágneses alapanyag mágnesezésén és az indukált mágneses mező csillapodásának elemzésén alapul. A szonda váltakozó polaritású impulzusokat állít elő, melyek behatolnak a vizsgált anyagba, egy részük a geometriai alakzatokon visszaverődik a felületre, ahol a mágneses összetevő az idő függvényében mérhető. Ezek a tranziensek a vizsgált szerkezet impulzusválasz-függvényei.
Korróziós hibák kimutatása a technológiai csőhálózatokon, tartályokon stb.
A PEC technika szénacél (magas mágneses permebilitású) elektromosan vezető alapanyagot képes vizsgálni kőzetgyapot paplan, alumínium, rozsdamentes acél vagy horganyzott csőhéjakon, illetve különféle bevonatokon keresztül. A falvastagság-fogyás százalékos mértéke kalibráció után megállapítható, valamint a hibahelyek egy ún. C-scan felvételen vizualizálhatók.
A szigetelés eltávolítása nélkül működik.
A PEC technika legfonotsabb előnye, hogy a szigetelést nem kell megbontani. A vizsgálat akár alumínium köpenyen, rozsdamentes köpenyen, festékrétegen, tűzvédő bevonaton keresztül is evégezhető. A hibakimutatás érzékenységét befolyásolja a csőhéj vagy bevonat anyaga és vastagsága.
Gyors és biztonságos alernatívája a röntgenvizsgálatnak.
Nagy felületek rövid idő alatt felmérhetők.Nincs ionizáló sugárzás, nincsenek sugárvédelmi követelmények. A méréshez elegendő csak az egyik oldalról hozzáférni a csőfalhoz / tartályfalhoz.
PEC Array

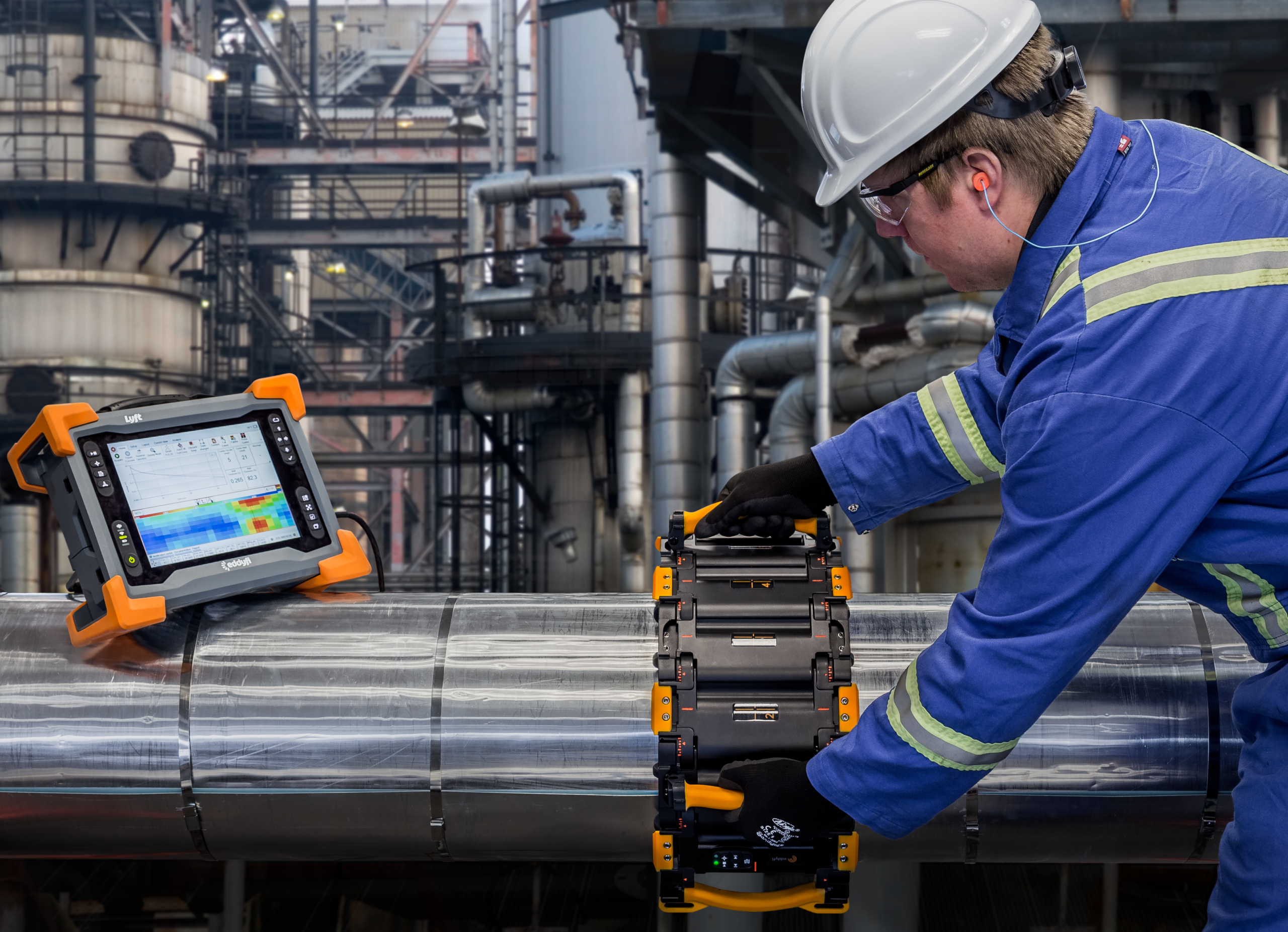

A Lyft műszer többcsatornás változata lehetővé teszi szondasorok alakalmazását. A sokszondás, könnyen méretezhető mandzsetta a csőpalást teljes kerületét lefedi, és folyamatos tengelyirányú szkennelést, ezáltal nagyon gyors vizsgálatot tesz lehetővé.
Jellemző teljesítmény
- a szondák akár 4″ (kb. 100 mm) összvastagságú szigetelésen keresztül is képesek vizsgálni,
- több milliméteres falvastagság-csökkenést megbízhatóan érzékelnek,
- gyors feltérképezést tesznek lehetővé kiterjedt technológiai csőhálózatokon (finomítók, petrolkémiai, vegyipari létesítmények, erőművek, LNG terminálok, offshore platformok)
- a csöveken kívül alakalmazható tartályok szigetelt palást-, tető- és fenéklemezein, vagy pl. betonnal burkolt lábakon, hajók leburkolt acél fedelézetén stb.
A PEC nem olyan pontos térbeli felbontású, mint az ultrahangos vastagságmérés. A készülék a falvastagságot a szonda alatti terület átlagolt értékei alapján, a nominális vastagság százalékában jelzi ki. Ideális 50-100 mm ∅, vagy nagyobb méretű korróziós foltok kimutatására. Nem alkalmas pár mm-es lyukkoróziós, és általában az apró kiterjedésű, izolált anyaghiányok észlelésére. A PEC szkennelést gyakran további UT vagy PAUT vizsgálat követi.
Alapanyag: a PEC szénacél, alacsonyan ötvözött anyagokhoz ideális. Nem ferromágneses fémeken az érzékenység jelentősen csökken. A leemelés (lift-off) hatása: minél vastagabb a szigetelés (minél távolabb van a szonda az alapanyag felületétől), annál kisebb a vizsgálat érzékenysége.
